TẤM GIOĂNG CHÌ GRAPHITE

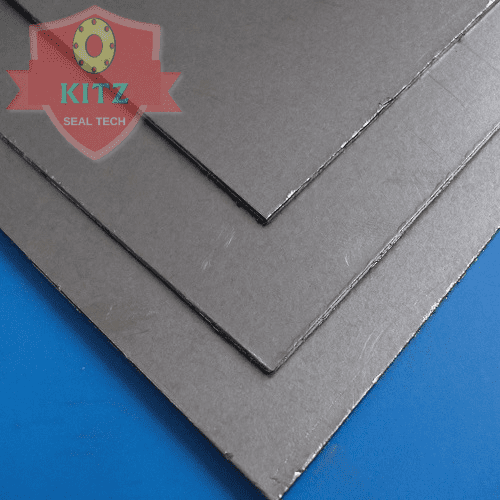

Tấm Gioăng Chì Graphite (tên tiếng Anh: Reinforced Flexible Graphite Sheet, hay Graphite Gasket Sheet with SS304/SS316 Insert) là vật liệu làm kín được ép từ graphite mềm (than chì dẻo), gia cường thêm lưới hoặc lá inox SS304/SS316 nhằm tăng độ bền kéo, chống thổi, chịu áp lực cao.
Graphite là vật liệu nổi tiếng với khả năng chịu nhiệt vượt trội, kháng hóa chất gần như tuyệt đối, đồng thời có độ nén và phục hồi tốt, giúp gioăng duy trì độ kín lâu dài. Vì vậy, tấm graphite được sử dụng rộng rãi trong van, bơm, bình chịu áp, mặt bích công nghiệp, đặc biệt trong môi trường nhiệt, hơi bão hòa, dầu khí và hóa chất ăn mòn.
BẢNG THÔNG SỐ KỸ THUẬT TẤM GIOĂNG CHÌ
| Thuộc tính kỹ thuật |
Giá trị / Mô tả |
| Thành phần chính |
Graphite mềm (≥99% C) + inox SS304/SS316 gia cường |
| Tỷ trọng (Density) |
1.1 g/cm³ |
| Độ nén (Compressibility – ASTM F36A) |
15 – 35% |
| Độ phục hồi (Recovery – ASTM F36A) |
≥ 20% |
| Cường lực kéo (Tensile Strength) |
~30 MPa |
| Áp suất làm việc tối đa (Max Pressure) |
200 bar |
| Nhiệt độ làm việc liên tục (Continuous Service Temp.) |
550°C |
| Nhiệt độ cực đại (Short-Term Temp.) |
650°C |
| pH làm việc |
0 – 14 |
| Chứng chỉ |
Không amiang – Chứng nhận SGS |
| Kiểu gia cường |
Lưới inox SS316 / lá inox SS304, dày 0.1 – 0.25 mm |
| Kích thước tiêu chuẩn |
1000 × 1000 mm, 1500 × 1500 mm |
| Độ dày có sẵn |
0.5 – 6.0 mm |
| Tiêu chuẩn sản xuất |
ASTM, JIS, DIN, BS, ANSI |
Ghi chú: Các thông số có thể thay đổi nhẹ theo nhà sản xuất hoặc yêu cầu kỹ thuật cụ thể. KITZ Seals cung cấp tài liệu CO/CQ kèm theo từng lô hàng.
ĐẶC TÍNH NỔI BẬT CỦA TẤM GIOĂNG CHÌ GRAPHITE
Chịu nhiệt và chịu áp suất cao
- Vật liệu graphite chịu được nhiệt độ đến 650°C và áp suất tới 200 bar.
- Phù hợp cho các hệ thống hơi quá nhiệt, dầu nóng, khí nén, hóa chất, nhiên liệu lỏng.
- Giữ tính ổn định cơ học trong điều kiện nhiệt – áp dao động liên tục.
Kháng hóa chất vượt trội
- Graphite trơ hóa học, không phản ứng với axit, dung môi, dầu, khí ăn mòn.
- Dải pH 0–14 phù hợp cho đa số ứng dụng trong ngành hóa chất, nhiệt điện, lọc dầu.
- Chống oxy hóa, ăn mòn tốt trong môi trường khắc nghiệt.
Khả năng làm kín & phục hồi tốt
- Độ nén 15–35% giúp tấm gioăng bám chặt bề mặt bích.
- Độ phục hồi ≥20% cho phép gioăng co giãn linh hoạt, giữ độ kín lâu dài.
- Giảm hiện tượng rò rỉ khi áp suất và nhiệt độ thay đổi.
Gia cường kim loại – chống thổi gioăng
- Lõi inox SS316 hoặc SS304 tăng độ bền kéo, hạn chế vỡ hoặc tách lớp.
- Chống thổi hiệu quả trong hệ thống áp lực và rung động mạnh.
Dễ gia công, cắt theo tiêu chuẩn
- Cắt CNC hoặc die-cut theo JIS, DIN, ANSI, BS.
- Có thể cắt theo bản vẽ riêng của khách hàng, độ chính xác cao.
PHÂN LOẠI CÁC LOẠI TẤM GIOĂNG CHÌ PHỔ BIẾN
Theo kiểu gia cường

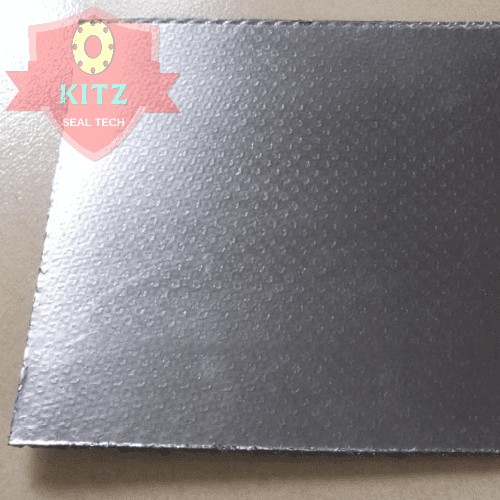

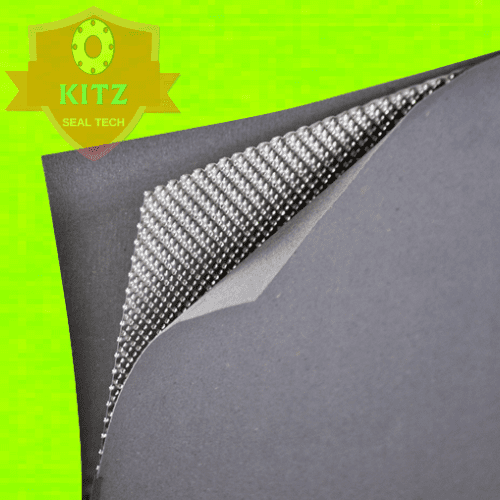

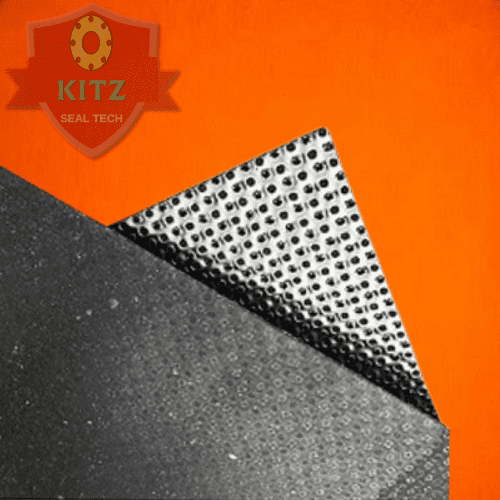

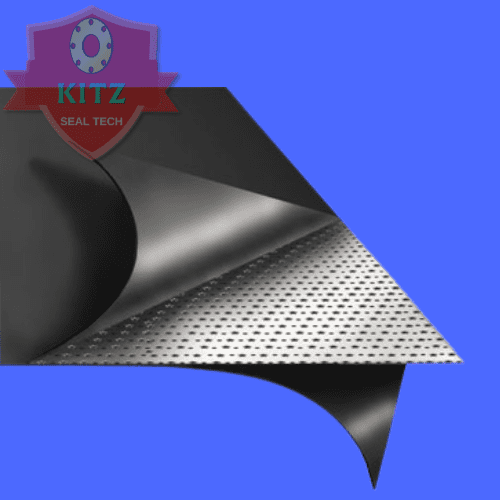

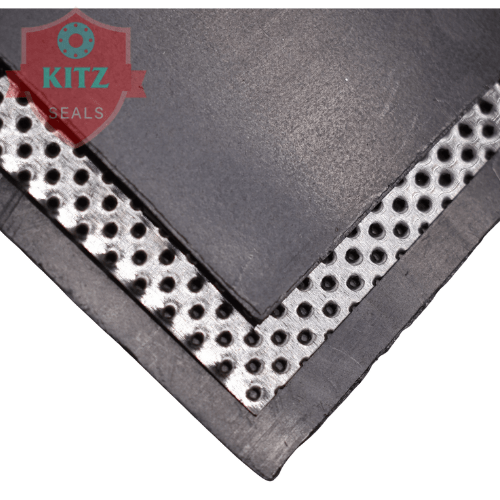

- Tấm graphite inox SS304/SS316 tanged insert: lớp inox đục lỗ, chịu nhiệt – áp cao, dùng cho hơi nóng và dầu khí.

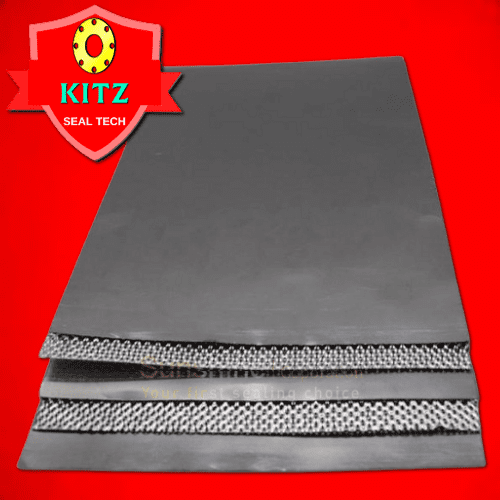

- Tấm graphite inox SS304/SS316 foil insert: lá thép mỏng 0.05 mm, bề mặt phẳng, phù hợp cho bích nhỏ, áp trung bình.
- Tấm graphite nguyên chất cấu trúc cân bằng, chi phí hợp lý, dùng trong công nghiệp thông thường.
Theo độ dày
- 0.5 – 1 mm: phù hợp bích phẳng, kích thước nhỏ.
- 2 – 3 mm: thông dụng cho van, bơm, bình chịu áp.
- 4 – 6 mm: dùng cho bích lớn, khe hở rộng, siết không đồng đều.
ỨNG DỤNG CỦA TẤM GIOĂNG CHÌ GRAPHITE
Tấm Gioăng Chì Graphite được sử dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi khả năng chịu nhiệt, áp và hóa chất cao:
- Hệ thống hơi và nhiệt điện: gioăng mặt bích, bình ngưng, bộ trao đổi nhiệt.
- Ngành dầu khí – hóa chất: van, bơm, đường ống, thiết bị chưng cất.
- Công nghiệp nặng: xi măng, luyện kim, hóa dầu, khí công nghiệp, tàu biển.
- Công nghệ năng lượng: nhà máy điện, lọc khí, hệ thống nồi hơi, đường dẫn hơi bão hòa.
- Ngành chế tạo cơ khí: máy nén khí, máy bơm ly tâm, thiết bị chịu áp lực cao.
ĐỊA CHỈ UY TÍN BÁN TẤM GIOĂNG CHÌ GRAPHITE TẠI VIỆT NAM
KITZ Seals – Nhà phân phối vật liệu làm kín hàng đầu
KITZ Seals là đơn vị nhập khẩu và phân phối các sản phẩm gioăng làm kín – vật liệu làm kín kỹ thuật cao như:
Thông tin liên hệ KITZ Seals:
- 🌐 Website: https://kitz.com.vn
- 📞 Hotline: 0986 384 228
- ✉️ Email: info@kitz.com.vn
- 📍 Kho hàng: Hà Nội – Hải Phòng - Thanh Hóa - Đà Năng - TP. Hồ Chí Minh – Bình Dương
- ✅ Giao hàng toàn quốc – Báo giá trong 2 giờ – Hỗ trợ kỹ thuật 24/7
Tấm Gioăng Chì Graphite là vật liệu lý tưởng cho các ứng dụng chịu nhiệt, chịu áp và kháng hóa chất cao, giúp đảm bảo độ kín tuyệt đối và độ bền lâu dài trong vận hành.
Với kinh nghiệm và uy tín trong lĩnh vực vật liệu làm kín, KITZ Seals cam kết mang đến sản phẩm graphite chất lượng cao, chứng chỉ đầy đủ, giá thành hợp lý và dịch vụ kỹ thuật chuyên nghiệp.
