GIOĂNG THÉP XOẮN 3 VÀNH

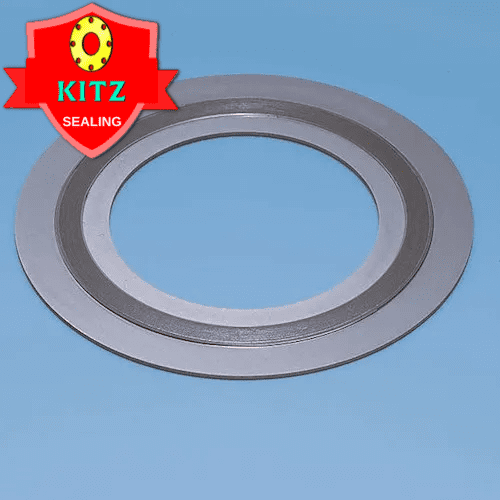

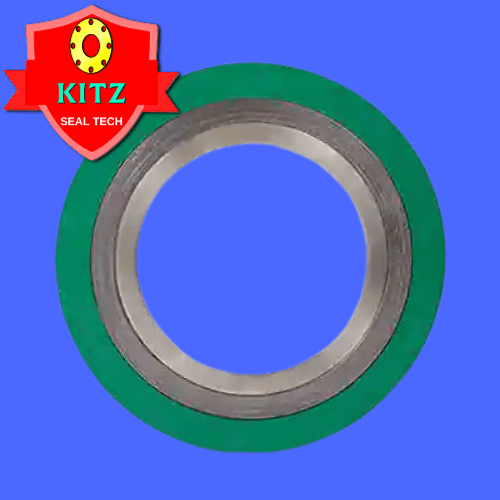

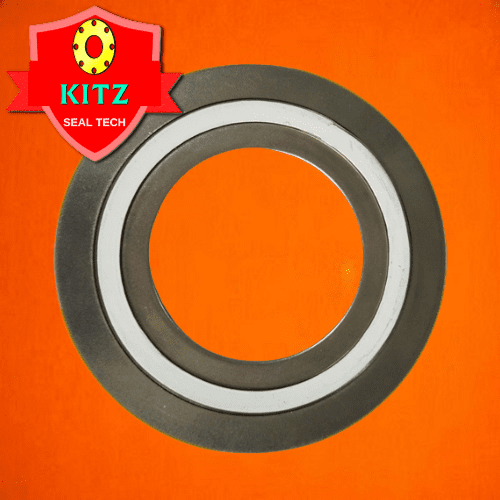

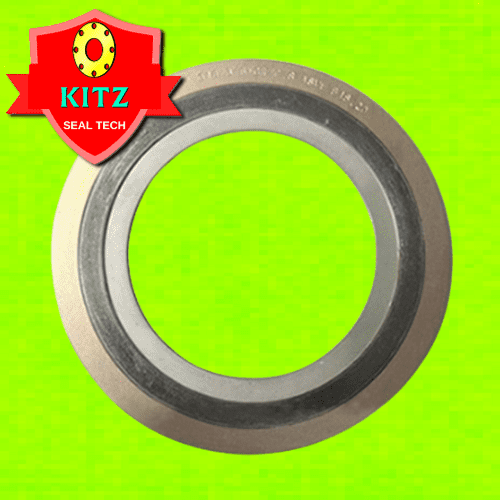

Gioăng thép xoắn 3 Vành hay còn gọi là Spiral Wound Gasket with Inner & Outer Ring - Type CGI, là loại vòng đệm làm kín cao cấp nhất trong dòng gioăng thép xoắn. Sản phẩm được cấu tạo từ dải thép hình chữ “V” hoặc “W” quấn xoắn xen kẽ chất điền đầy mềm (Graphite, PTFE, CNAF hoặc Ceramic) và được gia cố đồng thời bằng hai vòng chặn – gồm vòng chặn trong (Inner Ring) và vòng chặn ngoài (Outer Ring) bằng thép hoặc inox 304, 316, 316L.

Nhờ cấu tạo đặc biệt này, Type CGI có khả năng chịu áp lực và nhiệt độ cực cao, duy trì độ kín tuyệt đối trong điều kiện khắc nghiệt nhất, và thường được sử dụng trong các hệ thống đường ống, van, bình chịu áp, thiết bị trao đổi nhiệt tại các nhà máy hóa chất, lọc dầu, nhiệt điện, đóng tàu và luyện kim.

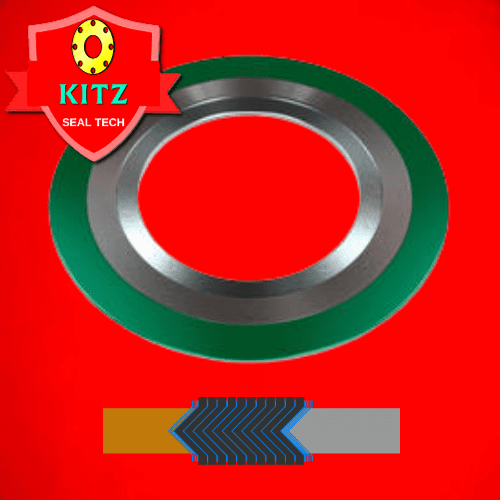

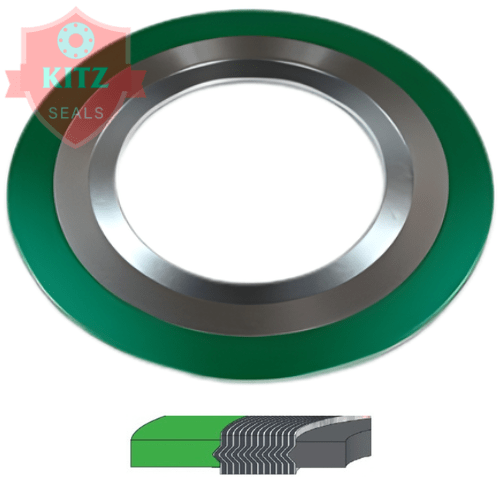

CẤU TẠO CỦA GIOĂNG THÉP XOẮN 3 VÀNH (Type CGI)

• Vòng xoắn (Winding): Dải thép không gỉ (SS304, SS316, SS321, Duplex 31803, Monel, Hastelloy...) được quấn xen kẽ cùng vật liệu filler mềm tạo thành lõi đàn hồi có khả năng tự bù trừ nhiệt – áp.
• Chất điền đầy (Filler): Graphite, PTFE, CNAF hoặc Ceramic – tùy chọn theo môi trường làm việc và hóa chất.
• Vòng chặn trong (Inner Ring): Làm từ thép hoặc inox, có nhiệm vụ chống xói mòn filler, phân bố đều lực siết và tăng độ bền kết cấu.
• Vòng chặn ngoài (Outer Ring): Giúp định tâm, bảo vệ gioăng khỏi lực siết lệch, đảm bảo lắp đúng vị trí trên mặt bích.

BẢNG THÔNG SỐ KỸ THUẬT

ĐẶC TÍNH KỸ THUẬT NỔI BẬT

Độ kín tuyệt đối trong môi trường khắc nghiệt

Gioăng Type CGI là loại có độ kín cao nhất trong các dòng Spiral Wound Gasket. Cấu trúc hai vành thép giúp kiểm soát lực siết đồng đều, chống rò rỉ và duy trì độ kín bền vững ngay cả khi hệ thống hoạt động ở áp suất và nhiệt độ cực cao.

Tăng cường độ ổn định với hai vòng chặn

Vòng chặn trong giúp bảo vệ filler khỏi bị xói mòn, trong khi vòng chặn ngoài định tâm và giữ ổn định khi lắp đặt. Nhờ đó, gioăng không bị biến dạng hay hư hại trong quá trình vận hành.

Tương thích với nhiều môi trường hóa chất

Với filler Graphite hoặc nhựa PTFE, gioăng kháng hầu hết các loại dung môi, dầu, khí, hơi, và hóa chất mạnh trong phạm vi pH từ 0 đến 14.

Chịu nhiệt và áp suất cực cao

Vật liệu Ceramic cho phép gioăng hoạt động ở nhiệt độ tới 1100°C, còn cấu trúc thép xoắn cho phép chịu áp lên đến 250 bar – phù hợp với các hệ thống hơi quá nhiệt và khí công nghiệp áp lực cao.

Tuổi thọ cao – bảo dưỡng dễ dàng

Cấu trúc ba vành thép chắc chắn giúp gioăng giữ được hình dạng ổn định, giảm rủi ro xẹp hoặc nứt filler, kéo dài tuổi thọ và giảm chi phí bảo trì hệ thống.

PHÂN LOẠI CÁC LOẠI GIOĂNG THÉP XOẮN 3 VÀNH PHỔ BIẾN

Theo kim loại winding

SS304(L), SS316(L), 321, Duplex 31803, Monel, Hastelloy… – chọn theo môi trường ăn mòn, nhiệt, tiêu chuẩn vật liệu của hệ thống.

Theo filler - chất điền đầy làm kín

• Graphite: công nghiệp hơi/nhiệt; thường khuyến nghị đến ~450°C (có thể tới ~550°C tùy điều kiện). Loại gioăng này còn được gọi là gioăng chì thép xoắn.
• PTFE: hóa chất đa dạng, -240…+260°C.
• CNAF: ~300°C, áp – nhiệt trung bình.
• Ceramic/Mica: nhiệt rất cao (đến ~1090–1100°C, điều kiện phù hợp).

Tiêu chuẩn sản xuất:

• ANSI/ASME B16.20 (Class 150 – 2500)
• JIS (5K – 63K)
• DIN/EN (PN10 – PN250)
• Phi tiêu chuẩn: Gia công theo bản vẽ (oval, elip, vuông, hoặc hình đặc biệt).

ỨNG DỤNG CỦA GIOĂNG THÉP XOẮN 3 VÀNH (Type CGI)

Gioăng thép xoắn 3 vành được xem là phiên bản tối ưu nhất cho các hệ thống có yêu cầu nghiêm ngặt về độ kín, độ bền và khả năng chịu nhiệt – chịu áp.

Ứng dụng cụ thể bao gồm:

• Hệ thống đường ống, mặt bích, van, bơm, bình áp lực.
• Thiết bị trao đổi nhiệt, lò hơi, tua-bin hơi.
• Ngành dầu khí, hóa chất, nhiệt điện, khí công nghiệp, luyện kim, xi măng, giấy, đường, và đóng tàu.
• Môi trường hơi bão hòa/quá nhiệt, dung môi, nhiên liệu, khí công nghiệp, và các hóa chất ăn mòn mạnh.

ƯU ĐIỂM KHI SỬ DỤNG GIOĂNG THÉP XOẮN 3 VÀNH

• Độ kín tuyệt đối, hạn chế rò rỉ gần như bằng 0.
• Bền bỉ, ổn định khi làm việc ở nhiệt độ và áp suất cao.
• Giảm thiểu hao mòn, giảm thời gian bảo trì.
• Đa dạng vật liệu và kích thước, đáp ứng mọi tiêu chuẩn quốc tế.
• Sản phẩm không chứa amiang – thân thiện môi trường.

Địa chỉ cung cấp uy tín – KITZ Việt Nam

KITZ Seals là nhà sản xuất và cung cấp gioăng kim loại thép xoắn hàng đầu tại Việt Nam, đáp ứng đầy đủ các loại:

• Gioăng Thép Xoắn 1 Vành (Type R)
• Gioăng Thép Xoắn 2 Vành Chặn Trong (Type RIR)
• Gioăng Thép Xoắn 2 Vành Chặn Ngoài (Type CG)
• Gioăng Thép Xoắn 3 Vành (Type CGI)

Chúng tôi gia công chính xác gioăng mặt bích theo tiêu chuẩn ANSI, JIS, DIN hoặc theo bản vẽ riêng, đảm bảo độ khít tuyệt đối, tuổi thọ cao và khả năng chịu nhiệt – chịu áp vượt trội.

Ưu điểm khi chọn KITZ Seals:

• Nguyên liệu có chứng nhận rõ ràng: CO/CQ, Quatest 1, SGS – Không Amiang.
• Vật liệu sẵn kho, giao hàng nhanh trên toàn quốc.
• Đội ngũ kỹ thuật chuyên sâu, tư vấn 24/7.
• Gia công CNC/Waterjet hiện đại, cắt chính xác ±0.1mm.
