GIOĂNG CHÌ GRAPHITE MẶT BÍCH
Gioăng chì graphite mặt bích (tên tiếng Anh: Graphite Gasket with Stainless Steel Inserted, còn được gọi là gioăng chì mặt bích) là loại vòng đệm làm kín chịu nhiệt – chịu áp suất cao, được chế tạo từ graphite mềm (than chì dẻo) và gia cường bằng lớp lưới inox SS304 hoặc SS316 ở giữa.
Cấu trúc 3 lớp gồm:
- 2 lớp mặt ngoài: graphite mềm tinh khiết (≥99% C).
- Lớp giữa: lưới inox (tanged stainless steel) dày 0.1 – 0.25 mm giúp tăng độ bền kéo, chống thổi, và duy trì độ kín dưới áp lực lớn.
Sản phẩm này thường được gia công thành gioăng mặt bích (flange gasket) cho hệ thống hơi nước, dầu nóng, khí công nghiệp, hóa chất, lọc dầu,… với độ bền cao, tuổi thọ dài, chống ăn mòn & chịu nhiệt tới 650°C.
BẢNG THÔNG SỐ KỸ THUẬT GIOĂNG CHÌ MẶT BÍCH
| Thuộc tính kỹ thuật |
Giá trị / Mô tả |
| Thành phần vật liệu |
Graphite mềm ≥99% + lưới inox SS304/SS316 dày 0.1–0.25 mm |
| Khối lượng riêng (Density) |
1.1 g/cm³ |
| Độ nén (Compressibility – ASTM F36A) |
15–35% |
| Độ phục hồi (Recovery – ASTM F36A) |
≥20% |
| Cường lực kéo (Tensile Strength) |
30 MPa |
| Áp lực làm việc tối đa (Max Pressure) |
140–200 bar |
| Nhiệt độ làm việc liên tục |
550°C |
| Nhiệt độ cực đại |
650°C |
| Độ pH làm việc |
0–14 |
| Độ dày tiêu chuẩn |
0.5 – 5 mm (thông dụng: 1 mm, 1.5 mm, 2 mm, 3 mm) |
| Kích thước |
DN 15, 20, 25, 32, 40, 50, 65, 80, 100,... DN 1200 |
| Tiêu chuẩn sản xuất |
JIS, DIN, ANSI, BS |
| Chứng chỉ |
Không amiang – chứng nhận SGS |
Ghi chú: Gioăng chì mặt bích có thể gia công theo bản vẽ hoặc yêu cầu riêng về kích thước, độ dày, hình dạng (FF, RF, oval, elip…).
ĐẶC TÍNH NỔI BẬT CỦA GIOĂNG CHÌ MẶT BÍCH
Chịu nhiệt – chịu áp suất vượt trội
- Làm việc ổn định ở nhiệt độ 550°C, chịu ngắn hạn tới 650°C.
- Áp suất vận hành đến 200 bar, phù hợp hệ thống hơi quá nhiệt, khí áp lực, hóa chất công nghiệp.
- Giữ độ kín cao trong điều kiện dao động nhiệt và rung động.
Gia cường inox chống thổi, tăng độ bền
- Lưới inox SS316 hoặc SS304 giúp gioăng chống rách, biến dạng, nứt gãy.
- Tăng khả năng chịu siết, chịu xé, chịu va đập cơ học, kéo dài tuổi thọ làm kín.
- Ổn định hình học trong điều kiện siết mặt bích lặp lại nhiều lần.
Kháng hóa chất và môi trường ăn mòn
- Graphite có tính trơ hóa học cao, tương thích pH 0–14.
- Chịu được axit, bazơ, dung môi hữu cơ, dầu mỏ, ethanol, khí ăn mòn.
- Lớp inox 304/316 tăng khả năng kháng clorua, SO₂, hơi ẩm và dung dịch hóa chất mạnh.
Độ nén và phục hồi tốt
- Độ nén 15–35%, giúp bám kín bề mặt bích không đều.
- Độ phục hồi ≥20%, duy trì độ kín sau nhiều chu kỳ nhiệt.
- Hạn chế rò rỉ tại vị trí nối mặt bích sau thời gian dài sử dụng.
Không amiang – an toàn và thân thiện
- Không chứa sợi amiang, đạt chứng chỉ SGS – Asbestos Free.
- Đảm bảo an toàn cho người dùng và môi trường theo tiêu chuẩn EU, RoHS.
PHÂN LOẠI CÁC LOẠI GIOĂNG CHÌ MẶT BÍCH PHỔ BIẾN
Theo kiểu gia cường
- Gioăng graphite SS316 tanged insert: lưới đục lỗ inox 316 – chịu nhiệt & áp cao, dùng cho hơi và hóa chất mạnh.
- Gioăng graphite SS304 insert: inox 304 – kinh tế hơn, phù hợp môi trường tiêu chuẩn.
- Gioăng graphite không gia cường: chỉ dùng cho áp suất thấp, bích nhỏ.
Theo hình dạng mặt bích

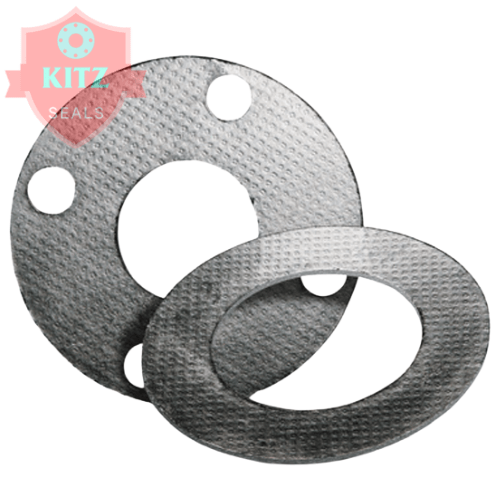

- Vòng đệm chì mặt bích FF (Full Face): có lỗ bulong, phủ toàn bề mặt bích.
- Vòng đệm chì mặt bích RF (Raised Face): chỉ làm kín phần tiếp xúc trung tâm.
- Vòng đệm chì đặc biệt: có thể gia công dạng vành khăn, oval, elip, hoặc hình học phức tạp khác.
Theo tiêu chuẩn chế tạo
- JIS: 5K, 10K, 20K,...
- DIN: PN10, PN16, PN25,...
- ANSI/ASME B16.21: #150, #300,...
- BS: PN10, PN16, PN25,...
KITZ Seals gia công đầy đủ theo các hệ tiêu chuẩn trên hoặc phi tiêu chuẩn theo bản vẽ riêng của khách hàng.
ỨNG DỤNG CỦA GIOĂNG CHÌ GRAPHITE MẶT BÍCH
Vòng đệm graphite mặt bích được ứng dụng trong các môi trường nhiệt, áp, hóa chất cao, nơi các vật liệu thông thường (cao su, nhựa PTFE, không amiang) không đáp ứng được.
Công nghiệp hơi & nhiệt điện
- Làm kín đường ống hơi bão hòa/quá nhiệt, bình ngưng, trao đổi nhiệt, van áp suất, nồi hơi.
Ngành dầu khí – hóa chất
- Đường ống dẫn dầu, khí, dung môi, ethanol, môi trường có axit, bazơ, hydrocarbon, dung dịch muối, SO₂.
Lọc hóa dầu & luyện kim
- Bích nối thiết bị phản ứng, bồn áp lực, lò gia nhiệt, thiết bị cracking.
Các lĩnh vực công nghiệp khác
- Xi măng, nhiệt điện, thép, khí công nghiệp, tàu biển, năng lượng tái tạo.
- Dùng cho thiết bị có chu kỳ nhiệt lặp lại, đòi hỏi độ kín cao, không rò rỉ.
GIA CÔNG & SẢN XUẤT TẠI KITZ SEALS
KITZ Seals là đơn vị chuyên gia công vòng đệm chì graphite mặt bích theo tiêu chuẩn quốc tế và theo bản vẽ khách hàng.
Quy cách gia công tiêu chuẩn
- Tiêu chuẩn gioăng mặt bích: ANSI, JIS, DIN, BS, PN, Class…
- Kích thước cần cung cấp:
- Đường kính trong (ID)
- Đường kính ngoài (OD)
- Độ dày vật liệu (T)
- Kiểu bích: có lỗ bulong (RF) hoặc không (FF)
- Gia công CNC chính xác cao, cắt khuôn hoặc tia nước theo yêu cầu.
Gia công phi tiêu chuẩn
- Theo bản vẽ hoặc mẫu thực tế: dạng vành khăn, elip, oval, vuông, hình đặc biệt.
- Cung cấp đầy đủ CO/CQ – chứng chỉ SGS không amiang.
Ưu điểm khi đặt hàng tại KITZ SEALS
- Độ chính xác cao – sai số kích thước ±0.2 mm.
- Gia công nhanh – giao hàng trong 24–48h.
- Kỹ sư tư vấn vật liệu phù hợp áp – nhiệt – môi trường cụ thể.
- Giao hàng toàn quốc, hỗ trợ kỹ thuật trọn vòng đời sản phẩm.
ĐỊA CHỈ UY TÍN BÁN GIOĂNG CHÌ GRAPHITE MẶT BÍCH
KITZ SEALS – Nhà cung cấp vật liệu làm kín công nghiệp hàng đầu tại Việt Nam
- Chuyên gioăng graphite, không amiang, gioăng PTFE, spiral wound gasket, gioăng kim loại…
- Gia công CNC theo tiêu chuẩn JIS, DIN, ANSI, BS, hoặc phi tiêu chuẩn theo yêu cầu.
- Cung cấp CO/CQ, chứng nhận SGS, hỗ trợ kỹ thuật 24/7.
- Kho hàng Hà Nội – TP. HCM – Bình Dương, giao hàng toàn quốc.
📞 Hotline: 0986 384 228
🌐 Website: https://kitz.com.vn
✉️ Email: info@kitz.com.vn
📍 Giao hàng: Toàn quốc – hỗ trợ cắt lấy ngay với đơn hàng gấp.
KITZ Seals cam kết cung cấp sản phẩm chính xác, an toàn, giá cạnh tranh cùng dịch vụ kỹ thuật chuyên nghiệp – giải pháp làm kín hoàn hảo cho mọi môi trường công nghiệp.
